Как выбрать промышленный автоклав (стерилизатор паровой): виды, принцип его работы, применение

Стерилизация паром — одна из самых надёжных и распространённых технологий обеззараживания, применяемая в медицине, пищевой промышленности, фармацевтике и десятках других отраслей. Автоклавирование представляет собой паровую обработку, выполняемую с целью обеззараживания различных изделий, то есть уничтожения находящихся на поверхностях патогенных микроорганизмов. Правильный подбор промышленного автоклава определяет не только качество стерилизации, но и безопасность процессов, экономику предприятия и соответствие нормативным требованиям. В этом материале — подробный разбор классификации, технических нюансов и практических рекомендаций для специалистов, принимающих решение о покупке.

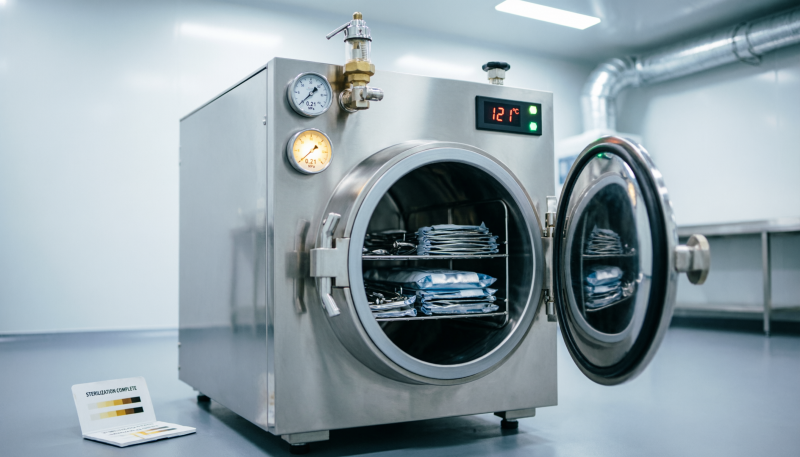

Что такое промышленный автоклав и зачем он нужен

Определение и назначение парового стерилизатора

Автоклав — это аппарат высокого давления, предназначенный для стерилизации лабораторного или медицинского инструментария, питательных сред, биологических образцов, больничных принадлежностей. В промышленном формате речь идёт об оборудовании с увеличенным объёмом камеры и расширенным функционалом, рассчитанном на серийную обработку крупных партий продукции. Паровой стерилизатор (автоклав) — это оборудование для стерилизации медицинских изделий влажным паром под давлением, при котором гибель микроорганизмов наступает в результате коагуляции белков в клетке. Этот же принцип используют и в пищевой, и в химической промышленности — меняется лишь объект обработки.

Где применяются промышленные автоклавы в России

Сфера использования промышленных паровых стерилизаторов охватывает несколько крупных отраслей:

• Медицина и ЦСО — стерилизация хирургических инструментов, перевязочных материалов, биксов.
• Фармацевтика — обработка лабораторных сред и фармацевтической продукции.
• Пищевая промышленность — промышленный автоклав подходит для стерилизации пищевых продуктов и производства консервов, используется для приготовления тушёного мяса, а также для производства всех видов консервов (в том числе рыбных и овощных) и для варки овощей в вакуумных упаковках.
• Химическая и резиновая промышленность — автоклавы вулканизации каучука с паровым, электрическим или термомасляным нагревом повышают прочность и стабильность резиновых изделий.
• Строительная отрасль — производство газобетона, автоклавного кирпича.
• Гидрометаллургия — выщелачивание с последующим восстановлением из растворов цветных и драгоценных металлов.

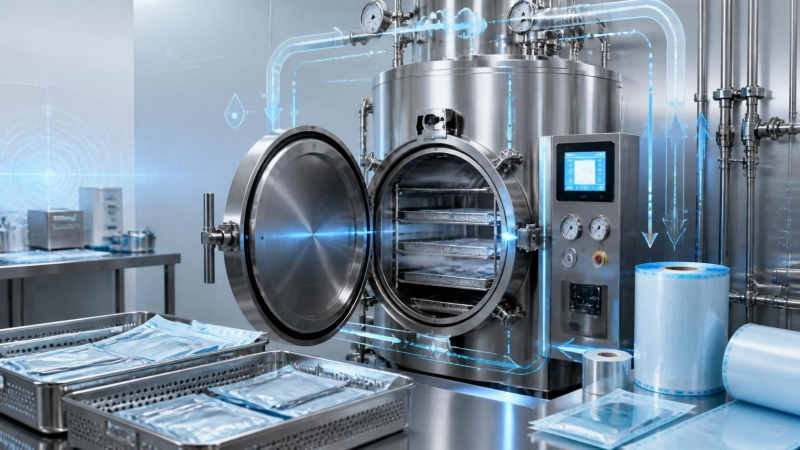

Принцип работы парового стерилизатора

Физические основы: давление, температура и пар

Базовая физика процесса проста: вода кипит при 100 °C только при нормальном атмосферном давлении. Если пар после закипания поступает в герметично закрытый сосуд, давление пара начинает возрастать, а вместе с ним и температура — до 121–134 °C. Именно при таких параметрах насыщенный водяной пар эффективно уничтожает все формы микроорганизмов, включая термоустойчивые споры.

Принцип работы парового стерилизатора основан на высокой проникающей способности тепла (и уничтожении патогенных микроорганизмов и спор) при использовании насыщенного водяного пара под давлением. При стерилизации в автоклаве применяют водяной насыщенный пар температурой 120–132 °C под давлением 1,5–2 атм.

Фазы стерилизационного цикла

Современные промышленные модели выполняют стерилизацию в несколько последовательных этапов:

1. Фаза удаления воздуха — воздух удаляется из камеры стерилизатора и стерилизационной загрузки с помощью глубокого вакуума или потока, пульсирующего выше и/или ниже атмосферного давления.
2. Фаза подачи пара — камера заполняется насыщенным паром до достижения заданных параметров температуры и давления.
3. Фаза стерилизации (экспозиция) — выдержка при стабильной температуре в течение регламентированного времени.
4. Фаза выравнивания давления — давление в камере выравнивается с атмосферным, после чего может выполняться фаза вакуумной или дополнительной сушки.
5. Фаза сушки — удаление конденсата из обработанных изделий.
6. Фаза аэрации — подача фильтрованного воздуха и разблокировка двери.

Разница между гравитационным и форвакуумным методом

Существует два основных подхода к удалению воздуха из камеры:

• Гравитационный — пар подаётся сверху или сбоку стерилизационной камеры; он легче воздуха, поэтому выталкивает его через отводное отверстие снизу. Такие автоклавы применяют в основном для стерилизации лабораторных сред, воды, фармацевтической продукции и непористых материалов без упаковки.
• Форвакуумный (предвакуумный) — обеспечивает откачивание воздуха из рабочей камеры специальными насосами, то есть осуществляет функцию предварительного вакуумирования. Этот метод гарантирует проникновение пара даже в пористые и упакованные материалы и считается «золотым стандартом» для медицинских и фармацевтических задач.

Большинство современных стерилизаторов оснащаются водокольцевыми вакуумными насосами. Паровые стерилизаторы с вакуумными насосами являются самым высокопроизводительным и надёжным оборудованием.

Виды промышленных автоклавов: классификация

По типу загрузки: вертикальные и горизонтальные

Паровые стерилизаторы бывают настольными и напольными, проходными и непроходными, с вертикальной и горизонтальной загрузкой.

• Вертикальные — компактное решение, удобное для предприятий с ограниченной площадью. Типичная вместимость одной-двух корзин (150–500 литров). Широко используются на малых и средних пищевых производствах.
• Горизонтальные — рассчитаны на большие объёмы. Для промышленных масштабов используются автоклавы диаметром от 1600 мм и выше с обязательной автоматизацией. Такие модели применяются на крупных консервных заводах, фармацевтических предприятиях, в химической и строительной промышленности.

По способу нагрева: электрические и паровые

• Электрические (ТЭН) — нагрев воды в автоклаве осуществляется ТЭНами. Подходят для производств, не имеющих собственной котельной. Просты в подключении и обслуживании.
• Паровые (от внешнего парогенератора) — пар подаётся от централизованной системы или отдельного котла. Применяются на крупных предприятиях, где паровая инфраструктура уже присутствует. Обеспечивают более высокую производительность.

По классу стерилизации: B, S, N

Европейский стандарт EN 13060 выделяет три класса стерилизаторов:

• Класс N — обработка только неупакованных цельнометаллических инструментов. Самый простой тип.
• Класс S — расширенные программы, включая обработку некоторых полых и пористых изделий (конкретный перечень определяет производитель).
• Класс B — подходит для приборов любой формы (выгнутой, с отверстиями) и из любых материалов (пористых, резиновых, металлических, а также для ткани, жидкостей). В автоклавах класса B стерилизации предшествует подготовительная фаза предвакуума или предварительного фракционированного вакуумирования.

Для промышленного применения рекомендуется оборудование класса B, обеспечивающее наивысший уровень гарантии стерильности.

Касательно крупных (по объёму стерилизационной камеры) стерилизаторов действует стандарт ГОСТ 31598-2012 (EN 285:1996) «Стерилизаторы паровые большие. Общие технические требования и методы испытаний».

По области применения

Критерии выбора промышленного автоклава

Объём и производительность стерилизационной камеры

Выбор объёма зависит от суточной потребности предприятия. Для малых производств достаточно камеры 150–300 литров, для средних — 500–1000 литров, для крупных — свыше 1000 литров. Важно учитывать не только номинальный объём, но и полезную загрузку корзин.

Материал корпуса и внутренней камеры

Для пищевых производств и фармацевтики использование автоклавов из нержавеющей стали является обязательным требованием санитарных норм. В промышленных применениях переход на нержавеющие сплавы окупается за 3–5 лет за счёт снижения эксплуатационных расходов.

Рекомендуемая марка стали — AISI 304 или AISI 316L (для агрессивных сред). Толщина стенок и дна должна обеспечивать двойной запас прочности.

Система управления и автоматизация

Современные модели оснащаются электронными блоками управления. Автоклав имеет электронный блок управления для задания параметров технологического процесса и для автоматического регулирования и контроля температуры и давления в процессе стерилизации. Наличие электронного регистратора является обязательным для производств, работающих по требованиям Роспотребнадзора и системе ХАССП.

В профессиональных моделях все контролирует автоматика, а оператор должен лишь следить за тем, чтобы в ходе выполнения цикла не возникало никаких ошибок, правильно загружать и разгружать стерилизатор.

Безопасность: манометры, клапаны, датчики

Промышленный автоклав работает при повышенном давлении, поэтому безопасность — приоритет номер один. Обязательные элементы:

• манометр с двойной шкалой (рабочее и предельное давление);
• предохранительный клапан, срабатывающий при превышении рабочего давления;
• блокировка двери до полного выравнивания давления;
• датчик уровня воды;
• аварийное отключение при перегреве.

Автоклав, в первую очередь, должен быть безопасным. Это определяется надёжными и качественными элементами конструкции, проверенными годами, наличием манометра, термометра, предохранительного клапана.

Соответствие ГОСТ и сертификация

При покупке необходимо убедиться, что оборудование имеет:

• сертификат соответствия ТР ТС 032/2013 (безопасность оборудования, работающего под давлением);
• разрешение Ростехнадзора (для сосудов, подлежащих регистрации);
• паспорт сосуда с указанием рабочих параметров;
• декларацию соответствия ГОСТ 31598-2012 (для медицинских стерилизаторов).

Режимы стерилизации: основной и щадящий

Ошибка в выборе режима автоклавирования — это либо недостерилизованный инструментарий, либо испорченный материал. Два базовых режима парового стерилизатора различаются по температуре, давлению и продолжительности цикла.

Параметры основного режима (132–134 °C)

Хирургические ножи, щипцы, кюреты и другие инструменты подвергаются стерилизации в основном режиме, так как они выдерживают интенсивное воздействие пара. Данный режим обеспечивает полное уничтожение микроорганизмов за счёт создания высоких температур и давления.

Параметры щадящего режима (120–121 °C)

Щадящий режим автоклавирования предназначен для стерилизации более чувствительных материалов, которые могут пострадать от сильного нагрева и давления.

Ошибки при выборе и эксплуатации автоклава

Типичные ошибки покупателей

1. Экономия на материале камеры. Углеродистая сталь дешевле, но подвержена коррозии — ремонт обойдётся дороже, чем разница в цене.
2. Игнорирование требований по автоматизации. Ручное управление увеличивает человеческий фактор и не позволяет документировать циклы.
3. Выбор по цене, а не по задаче. Модель устройства нужно выбирать не по стоимости, а по качеству и надёжности: именно от этих параметров зависит безопасность и срок службы автоклава.
4. Покупка б/у оборудования без проверки. На рынке доступны как российские, так и зарубежные подержанные автоклавы, однако их эксплуатация сопряжена с определёнными рисками. Оптимальным вариантом является приобретение оборудования у производителя, который может обеспечить техническую поддержку и поставку запасных частей.
5. Неучёт инфраструктуры — при выборе парового автоклава необходимо заранее убедиться в наличии парогенерирующего оборудования и системы водоподготовки.

Советы по обслуживанию и продлению ресурса

• Использовать дистиллированную или деминерализованную воду — это предотвращает накипь и продлевает ресурс ТЭНов и камеры.
• Одним из первых и наиболее важных шагов при подготовке автоклава к работе является проверка уровня и качества воды в системе.
• Проводить ежегодное техническое освидетельствование сосуда в соответствии с требованиями Ростехнадзора.
• Своевременно заменять уплотнительные прокладки двери — это самый изнашиваемый элемент.
• Вести журнал стерилизационных циклов и контрольных тестов.

Экспертное мнение: на что обращать внимание при покупке

Алексей Кузнецов, главный инженер направления стерилизационного оборудования, стаж в отрасли — 14 лет:

«На практике чаще всего сталкиваюсь с двумя крайностями: предприятие либо покупает избыточно дорогой импортный автоклав, переплачивая за функции, которые не будут задействованы, либо берёт самое дешёвое предложение и через полтора года выходит на капитальный ремонт. Оптимальная стратегия — начинать с технического задания. Определите суточную загрузку, тип обрабатываемой продукции, доступную инфраструктуру (электричество, пар, водоподготовка) и нормативные требования. Для пищевого производства стоимость промышленного автоклава в России начинается от 86 000 рублей за компактные модели и может достигать нескольких миллионов рублей для горизонтальных систем с полной автоматизацией. Не экономьте на нержавеющей стали и электронном блоке управления — эти две позиции критически влияют на срок службы и соответствие санитарным нормам. И обязательно требуйте паспорт сосуда и сертификат ТР ТС 032/2013 — без этих документов легально эксплуатировать оборудование невозможно.»

Стоимость промышленных автоклавов в России: ориентировочный диапазон

Точные цены зависят от комплектации, материала, наличия регистратора и системы охлаждения. Рекомендуется запрашивать коммерческое предложение напрямую у производителя или официального дистрибьютора.

Чек-лист: 10 шагов к правильному выбору

1. Определить тип обрабатываемой продукции (инструменты, консервы, материалы).
2. Рассчитать суточную и сменную загрузку.
3. Выбрать тип загрузки (вертикальная / горизонтальная).
4. Определить источник нагрева (ТЭН / внешний пар).
5. Убедиться в наличии системы водоподготовки.
6. Выбрать класс стерилизации, соответствующий задачам.
7. Проверить наличие электронного блока управления и регистратора.
8. Затребовать паспорт сосуда и сертификаты.
9. Уточнить условия гарантии, сервисного обслуживания и поставки запчастей.
10. Сравнить минимум три коммерческих предложения от разных поставщиков.

Компания «АЛЬФАПРОМ» (alfaprom.org) специализируется на поставках промышленных автоклавов и паровых стерилизаторов для предприятий различных отраслей на территории России. Специалисты компании помогут подобрать оптимальную модель под конкретные производственные задачи, проконсультируют по вопросам сертификации, комплектации и сервисного сопровождения. При необходимости приобретения надёжного стерилизационного оборудования стоит обратиться в «АЛЬФАПРОМ» для получения индивидуального коммерческого предложения.

Часто задаваемые вопросы (FAQ)

1. Чем отличается автоклав от сухожарового шкафа?

Автоклав стерилизует насыщенным водяным паром под давлением при температуре 121–134 °C, а сухожаровой шкаф — горячим воздухом при 160–200 °C. Паровой метод быстрее (20–45 минут экспозиции против 60–150 минут) и подходит для более широкого перечня материалов, включая ткани, резину и полимеры. Сухожар, в свою очередь, применяется для изделий, не выдерживающих контакта с влагой.

2. При какой температуре и давлении работает паровой стерилизатор?

Обычно паровая стерилизация выполняется при температуре 120–121 °C и 132–134 °C. Рабочее избыточное давление составляет от 1,1 до 2,2 атм в зависимости от режима. Параметры задаются в соответствии с типом обрабатываемой продукции.

3. Какой автоклав лучше — вертикальный или горизонтальный?

Вертикальные модели компактнее и дешевле, подходят для малых и средних производств с загрузкой до 500 литров. Горизонтальные обеспечивают более высокую производительность и удобство загрузки-разгрузки на крупных предприятиях. Выбор определяется объёмом суточной обработки и доступным пространством.

4. Какие классы автоклавов существуют (B, S, N) и чем они отличаются?

Класс N предназначен только для неупакованных цельнометаллических изделий. Класс S — для расширенного перечня, определяемого производителем. Автоклав класса B подходит для приборов любой формы и из любых материалов. Для промышленных и медицинских задач рекомендуется класс B как наиболее универсальный.

5. Какие документы и сертификаты должны быть у промышленного автоклава?

Обязательны: паспорт сосуда, работающего под давлением; сертификат (или декларация) соответствия ТР ТС 032/2013; руководство по эксплуатации. Для медицинских стерилизаторов дополнительно требуется регистрационное удостоверение Росздравнадзора. При промышленном автоклаве должна находиться техническая документация, а также инструкция.

6. Сколько стоит промышленный автоклав в России?

Промышленные автоклавы для консервирования можно приобрести по цене от 86 000 руб. Стоимость зависит от объёма камеры, типа нагрева, материала и уровня автоматизации. Полностью автоматизированные горизонтальные системы большого объёма могут стоить от 2 млн рублей и выше.

7. Какой срок службы промышленного автоклава?

При правильной эксплуатации и своевременном техническом обслуживании срок службы промышленного автоклава составляет 15–25 лет. Ключевые факторы долговечности — качество воды, регулярная замена уплотнителей, соблюдение регламента ТО и использование камеры из нержавеющей стали.

Заключение

Выбор промышленного автоклава — решение, которое влияет на качество продукции, безопасность персонала и экономику предприятия на годы вперёд. Ключевые выводы:

• Определите задачу прежде бюджета. Тип обрабатываемой продукции, суточная загрузка и нормативные требования — три фактора, от которых зависят все остальные характеристики.
• Не экономьте на материале камеры. Нержавеющая сталь — обязательное условие для пищевых и медицинских применений, а в промышленных — окупается за 3–5 лет.
• Автоматизация — не роскошь, а стандарт. Электронный блок управления и регистратор обеспечивают повторяемость результатов и соответствие требованиям контролирующих органов.
• Требуйте полный пакет документов. Паспорт сосуда, сертификат ТР ТС 032/2013 и руководство по эксплуатации — минимальный набор для легальной работы.
• Покупайте у проверенных поставщиков. Наличие сервисной поддержки и запасных частей критически важно на всём протяжении срока эксплуатации.

Грамотный подход к выбору стерилизационного оборудования позволяет избежать ненужных расходов, минимизировать простои и гарантировать стабильное качество обработки — независимо от масштаба производства.
